一、概述
1.主要用途及適用范圍

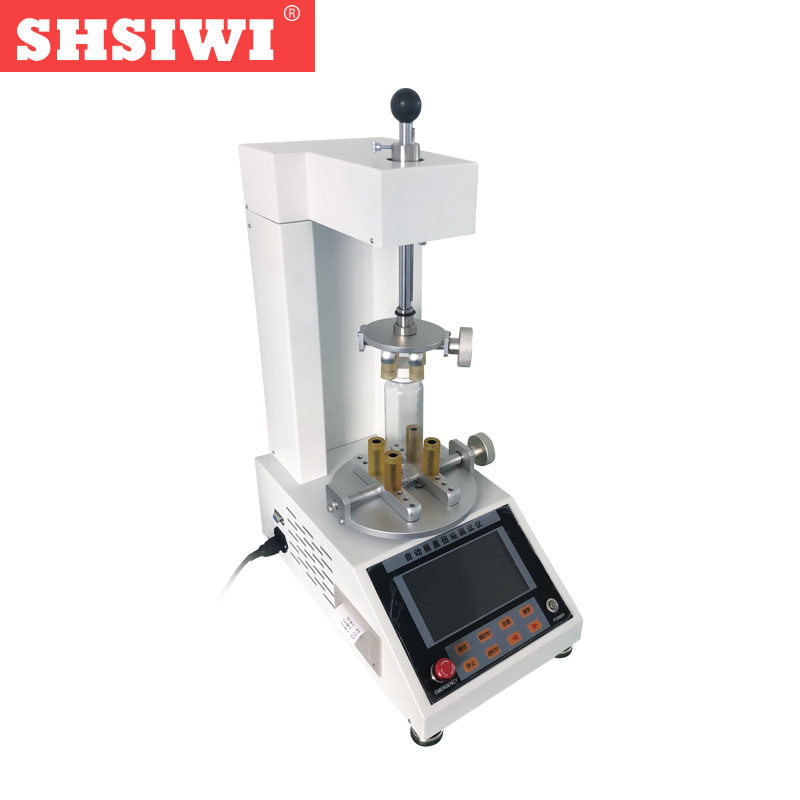

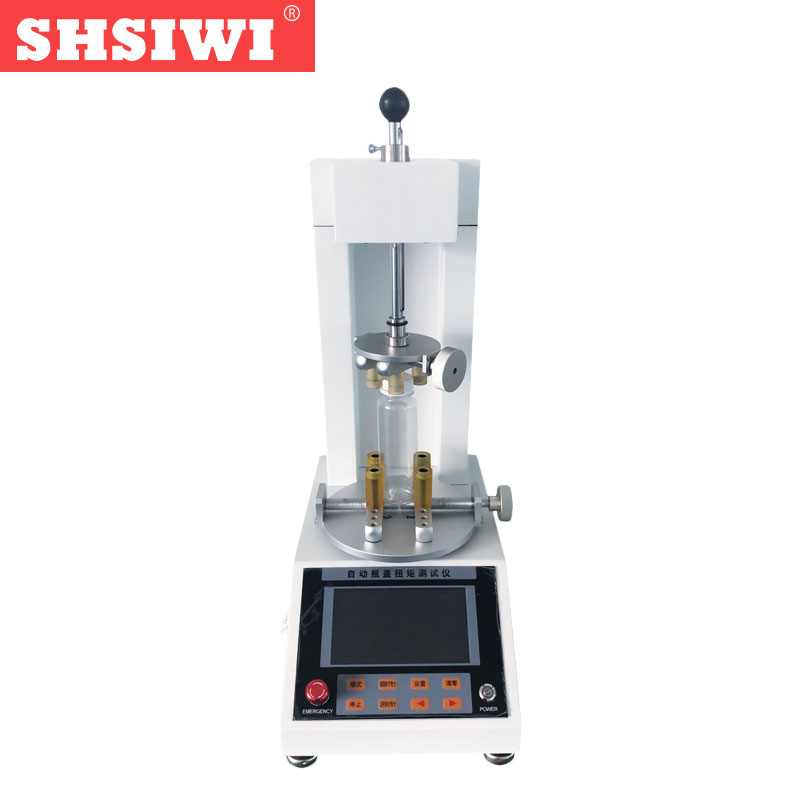

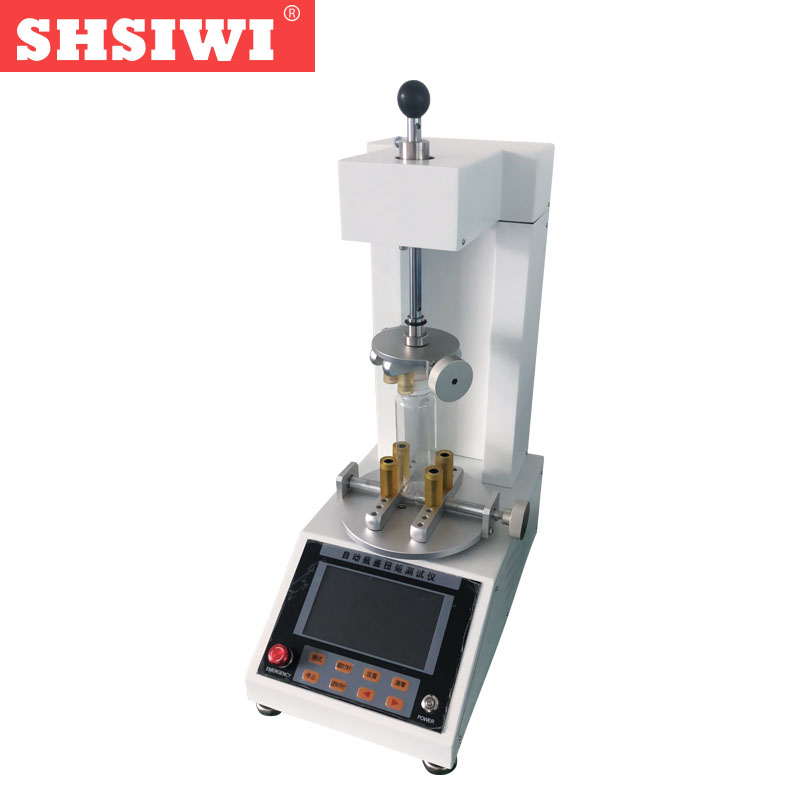

自動瓶蓋扭矩測試儀SNPM是一款自動測試扭矩值的新型產品，采用先進電子技術與精準機械傳動相結合的原理，取代了以往通過人工開啟或鎖緊瓶蓋測試扭矩值所帶來的誤差，符合國家標準GB/T 17876規定的技術要求。配置高精度扭矩傳感器，實現精準加載與定位。適用于檢測各種瓶類、吸嘴類、軟管類等包裝產品的瓶蓋鎖緊、開啟的扭矩值，例如：藥用玻璃瓶、藥用塑料瓶、兒童安全蓋、飲料瓶、礦泉水瓶、奶瓶、油桶等。是各飲料、瓶類制作生產廠家以及研究機構、質檢機構、大中企業檢測產品質量的產品。
2.測試原理
將被測物的瓶身和瓶蓋分別固定在測試儀配備的夾具上，并夾緊。底端夾具與測試儀箱體內的扭矩傳感器相連。啟動儀器后，上端夾具夾緊瓶蓋開始旋轉，帶動瓶身，從而傳動到扭矩傳感器，測試出瓶蓋順時針或者逆時針旋轉所需要的扭矩值。
二、規格參數
|
型號 |
|
SNPM-1 |
SNPM-2 |
SNPM-3 |
SNPM-5 |
SNPM-10 |
|
扭矩量程(N.m） |
|
1N |
2N |
3N |
5N |
10N |
|
******測試范圍/ 最小分度值 |
N·m |
1.000/0.001 |
2.000/0.001 |
3.000/0.001 |
5.000/0.001 |
10.00/0.01 |
|
Kgf·cm |
10.20/0.01 |
20.40/0.01 |
30.60/0.01 |
51.00/0.01 |
102.0/0.1 |
|
|
Lbf·in |
8.85/0.01 |
17.70/0.01 |
26.55/0.01 |
44.25/0.01 |
88.5/0.1 |
|
|
測量精度 |
|
±1% |
||||
|
角度精度 |
|
1°/ 100° |
||||
|
夾持范圍 |
|
18mm-146mm (小夾具6mm-60mm） |
||||
|
自動旋緊速度 |
|
3-90deg/s（可調） |
||||
|
操作溫度 |
|
0℃~35℃ |
||||
|
存儲溫度 |
|
-20℃~70℃ |
||||
|
濕度 |
|
無凝露可到80% |
||||
|
外形尺寸 |
|
440*255*1050mm |
||||
|
凈重 |
|
約32kg |
||||
|
電源 |
|
SC 220V 50Hz或 SC 110V |
||||
三、 產品特點
1. 測量瓶蓋的扭矩值（松緊力值）、角度值、順逆時針雙向測量等。
2. 三種扭矩單位:N.m、Kgf.cm、Lbf.in。
3.精度
角度精度：1°/100°（單位：deg）
扭力精度：±1%
4.電壓：輸入SC220V/SC110V。
5. 自帶RS232接口，可連接電腦使用上位機控制及實時曲線。
6. 四種測量模式：手動模式、自動峰值模式、重復模式、扭力角度模數。
7. 運行速度：3-90deg/s。
8. 過載保護，保護力值為滿量程的120% 。
